SECCIONES Y ALZADOS
En esta entrada explicaré como a partir de las plantas hemos creado las secciones y los alzados.
Debíamos hacer las siguientes secciones y alzados:
Empecé por el alzado. La primera planta en la fachada de este alzado es completamente ciega, en cambio en la planta baja se encuentra la puerta a la casa y varios elementos que se encuentran en segunda proyección.
Para hacer las secciones y el alzado he seguido el método de ir subiendo lineas de la planta para tener las medidas exactas de dónde se encuentra cada elemento.
La primera sección cortaba dos elementos constructivos en planta baja y la primera planta veíamos en segunda proyección la ventana del comedor y la cocina.

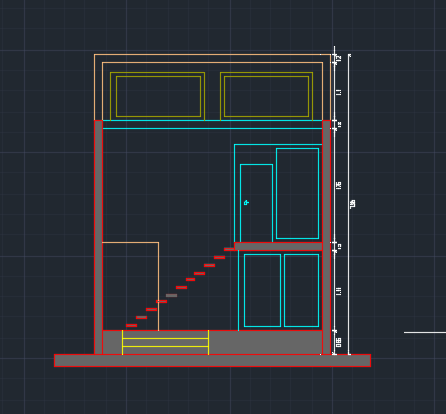

En la segunda sección corta la escalera que va de planta baja a planta 1. Y a la entrada de la planta 1 que tiene un pequeño rellano abierto.
La tercera sección corta las otras escaleras de la casa que constan de tres escalones que diferencia la planta baja en dos alturas y donde se encuentran las otras escaleras para subir a la terraza donde dan los dormitorios que hay en la planta 1.
Después de varias correcciones modifiqué las escaleras ya que no encajaban con las huellas anteriores, y sobrepasaban el mínimo. También modifique parte de las secciones que no estaban bien. Puse el mismo grueso de los muros en las plantas y en las secciones.
Alzado
Sección 1
Sección 02
Sección 03
Sección Logitudinal
En la sección longitudinal añade ventanas a la pared de la pasarela para que ésta tuviera sentido. Para cuadrar las escaleras de la sección 03 me ayudaron los tres escalones dibujados en discontinua para que así los demás escalones cuadraran.
